Projektgalerie - Airsoft Parcours/ IPSC Action Air

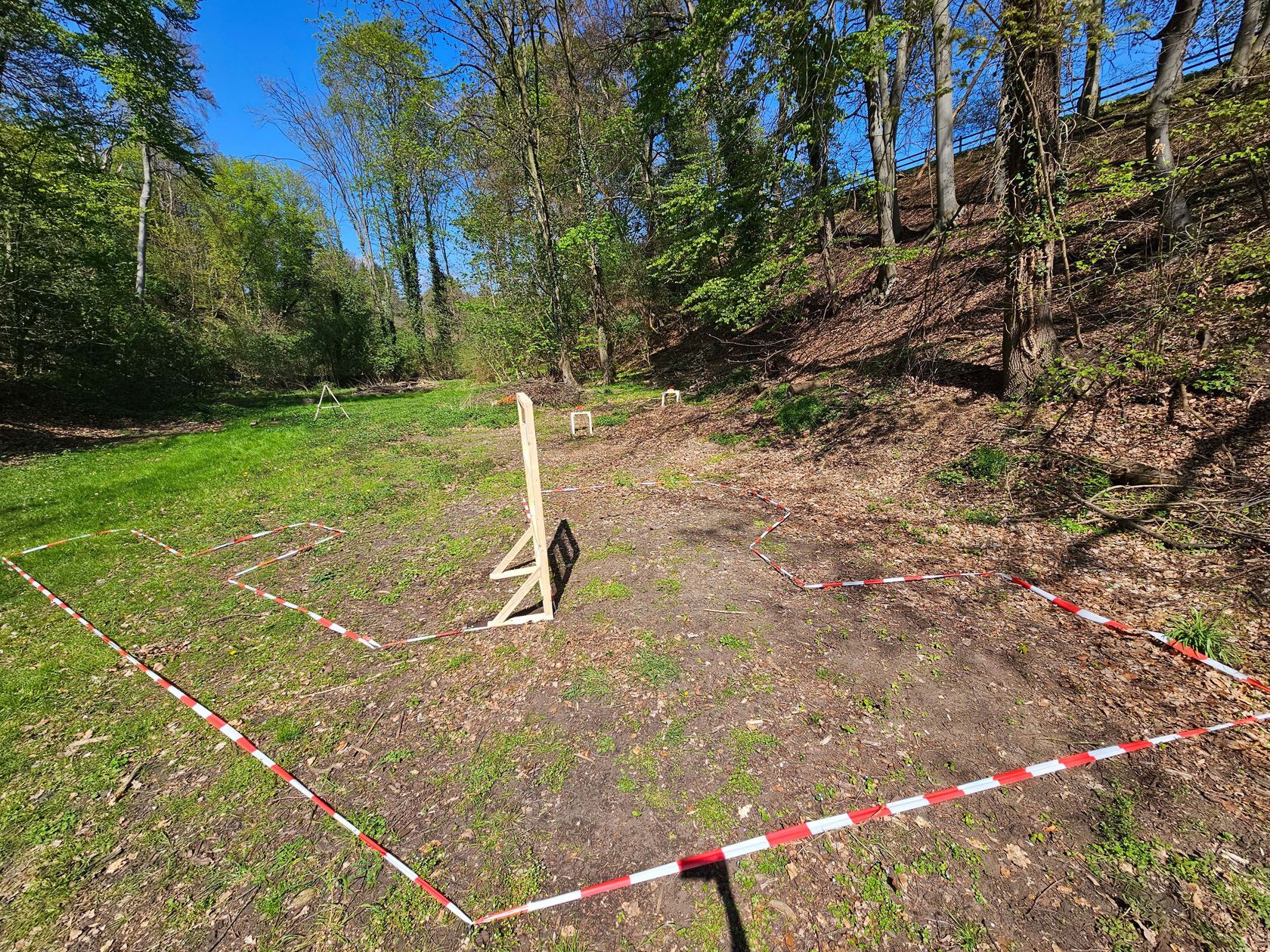

Parcours

verschiedene Laufrichtungen vorwärts und rückwärts
Grundfläche 10m x 10m

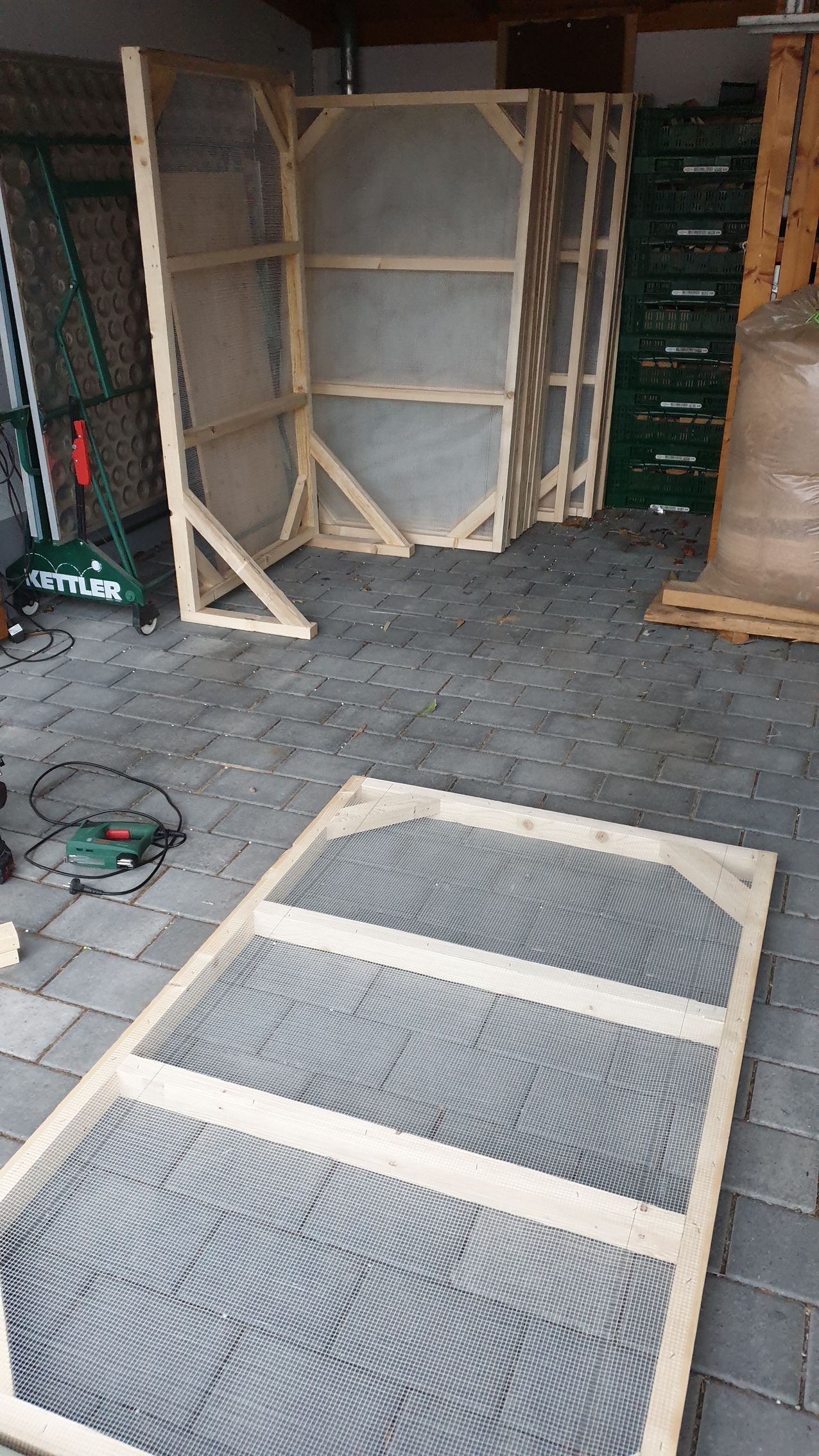

18 Stellwände aus Fichte/ Tanne Kantholz mit Armierungsgewebe

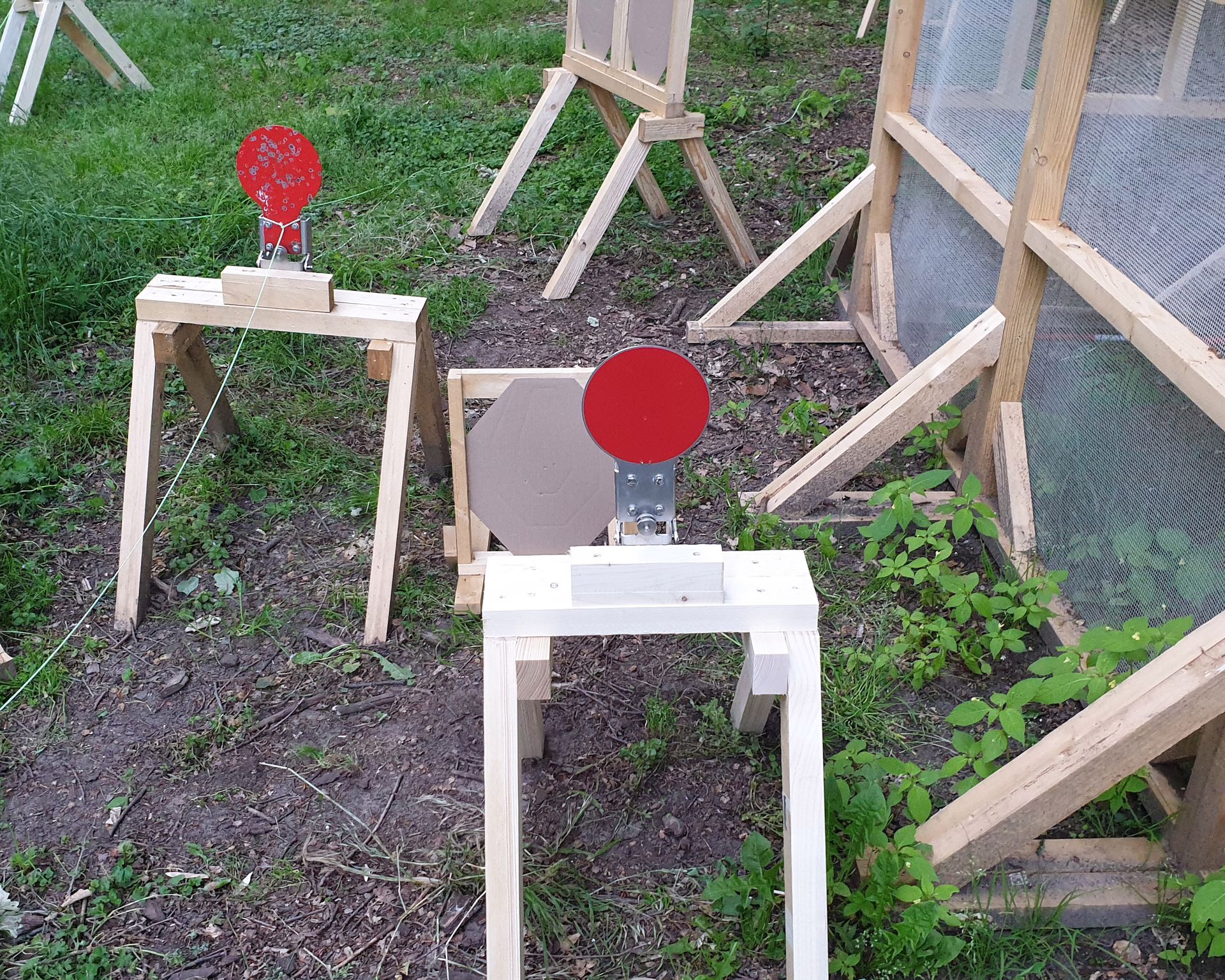

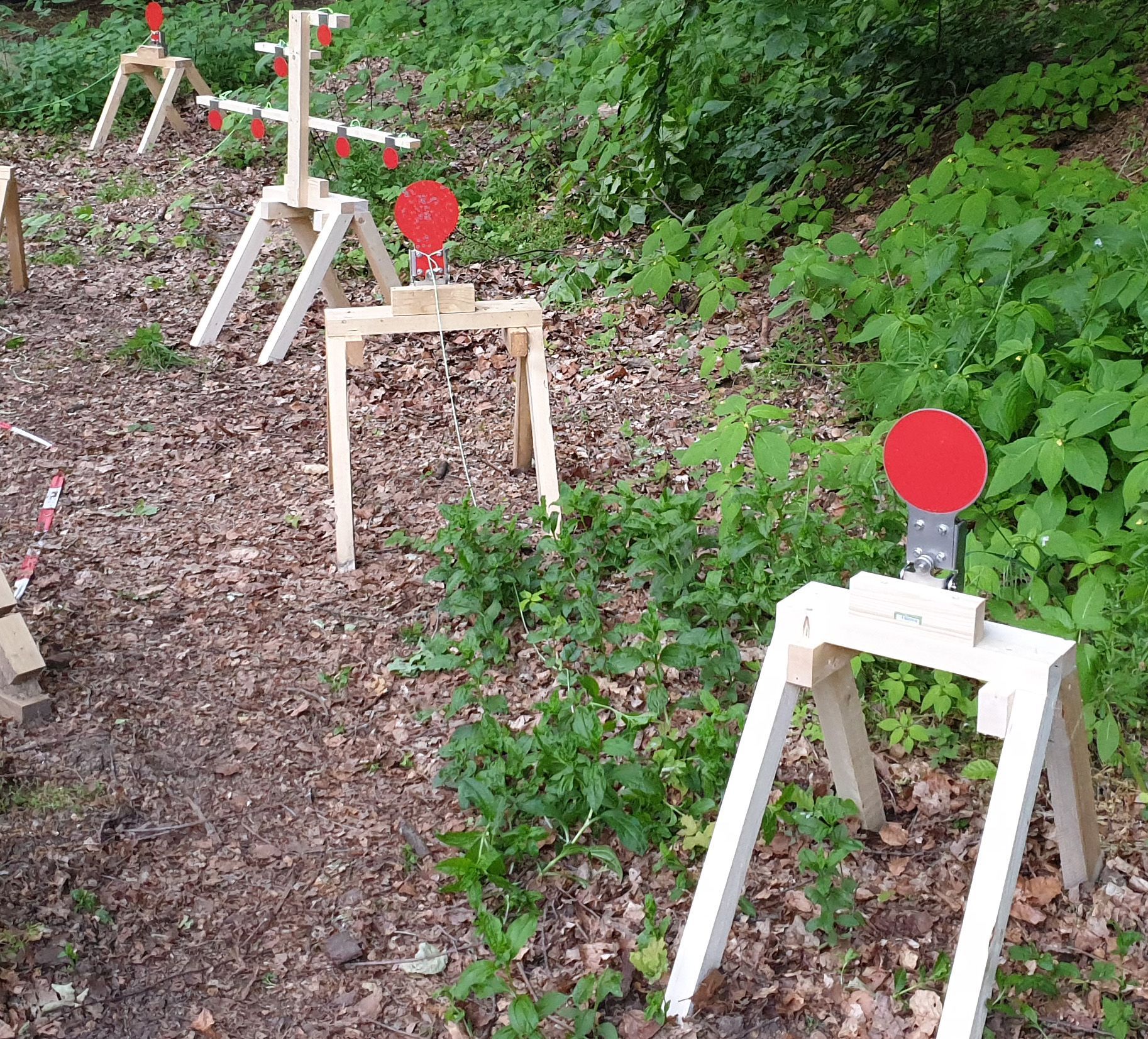

diverse Ziele bestehend aus IPSC Mini Scheiben, Klappscheiben und Popper
selbst konstruierte Klappscheiben aus Edelstahl für den dauerhaften Außeneinsatz
selbst konstruierte Scheibenhalter und Aufstellböcke für Ziele

Button
Button
Button
Button
Button
Button

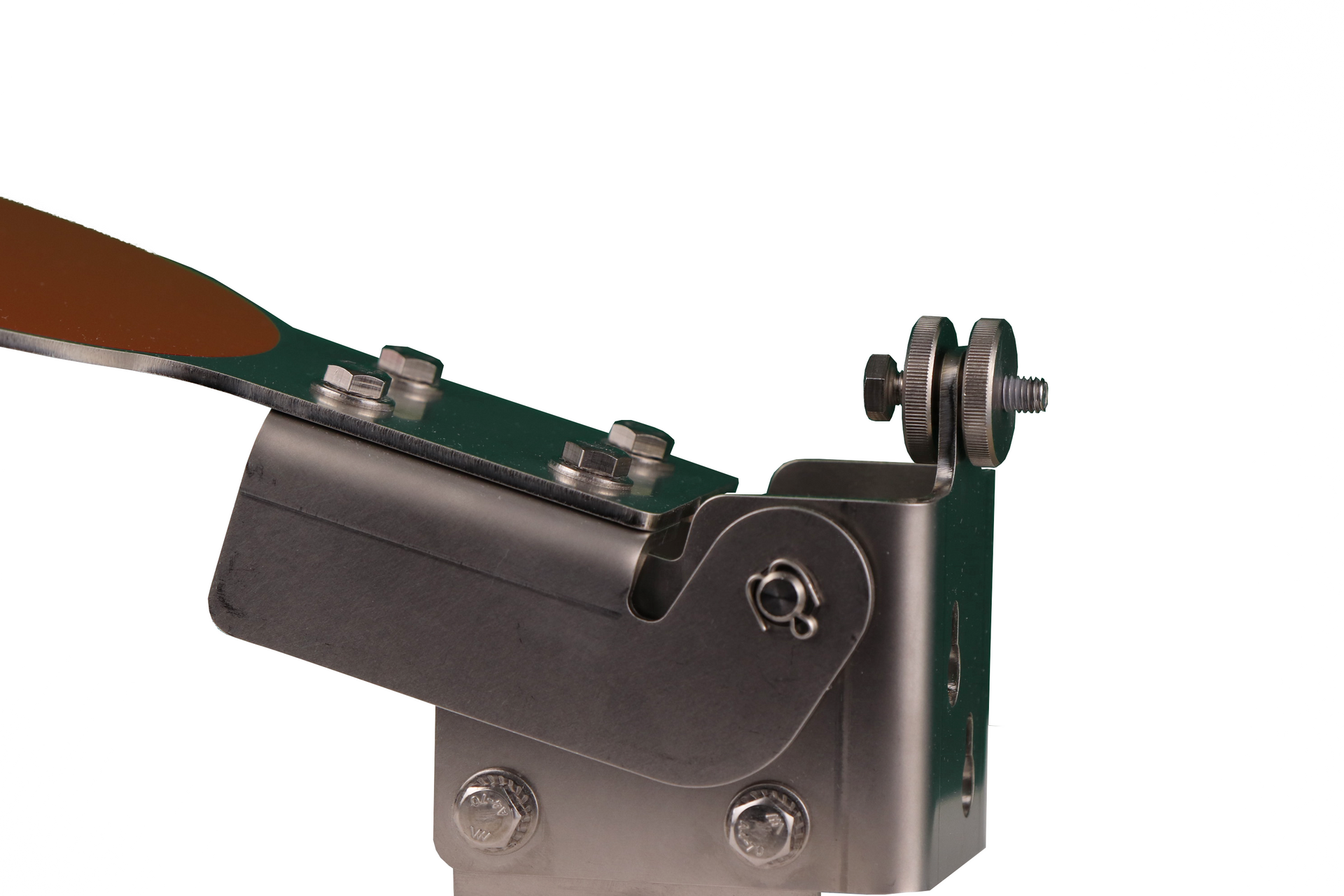

Klappscheibe/ Popper/ Fallscheibe SP15

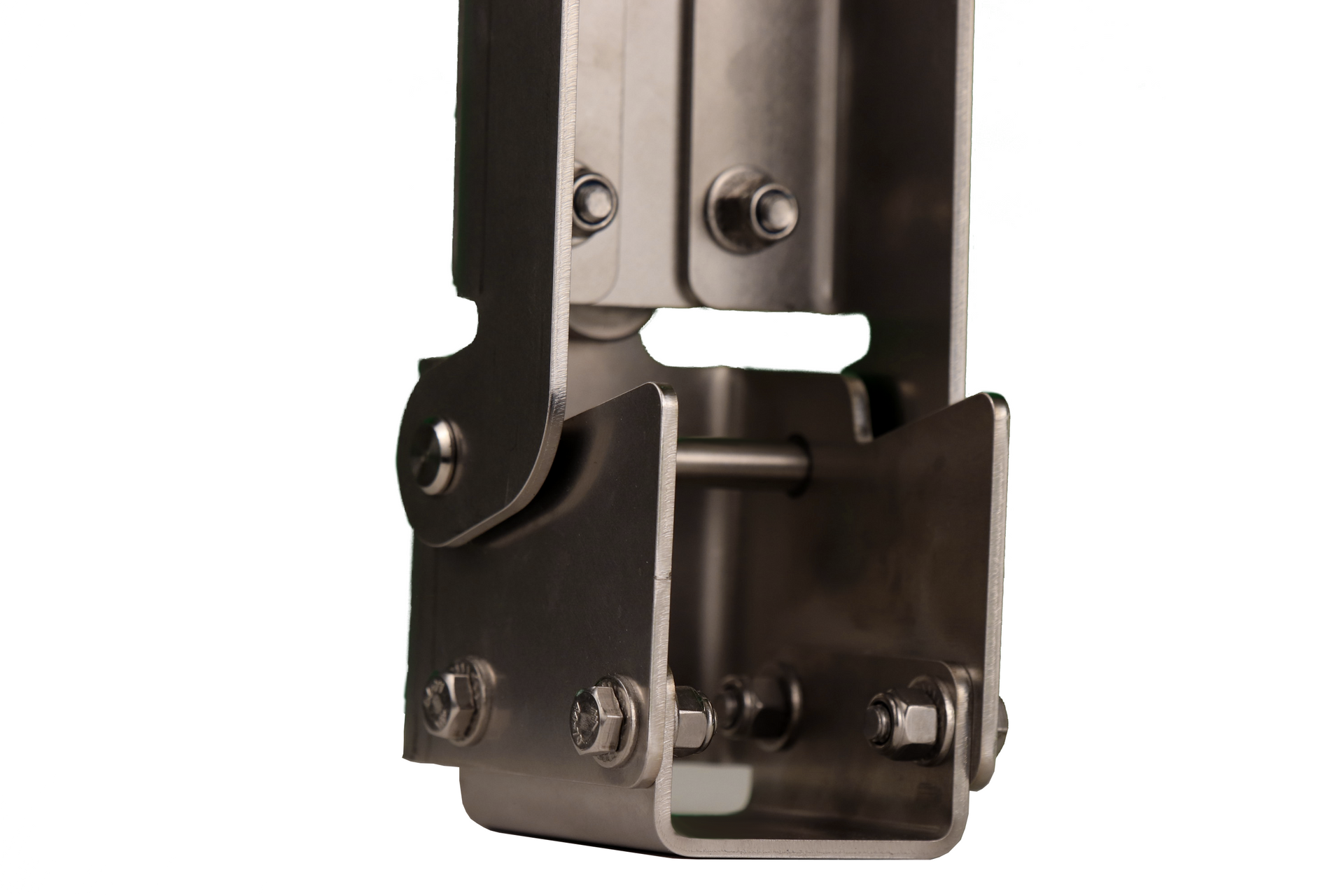

Für unseren Airsoft-Parcours (IPSC Action Air) waren wir auf der Suche nach Klappscheiben bzw. Poppern, welche nach einem Treffer mit einer Airsoft-Waffe zuverlässig umfallen. Da nichts Funktionierendes verfügbar war, haben wir die Klappscheibe „Stainless Popper 15“ (nachfolgend SP15 genannt) entwickelt. Die SP15 ist absolut robust, da sie aus 3mm rostfreiem Edelstahl hergestellt ist. Sie verträgt dadurch auch Treffer mit Luftdruckwaffen bis 7,5 Joule, ohne dass Abdrücke oder Verformungen entstehen. Durch vier verbaute Gleitlager ist sehr wenig Reibung vorhanden, sodass die Klappscheibe sehr leicht zu bewegen ist. Der Schwerpunkt wird mittels Anschlagsschraube und Rändelmuttern verstellt, sodass mit sehr wenig Energie (ca. 0,5 Joule) ein Umfallen möglich wird. Hierdurch kann man auch auf sehr große Entfernung, bis ca. 25m, die SP15 zum Umfallen bringen!

Nach dem Regelwerk IPSC Action Air fällt die SP15 unter "Falling Plates", da die Größe der Trefferfläche zwischen Ø10cm und Ø20cm liegt.

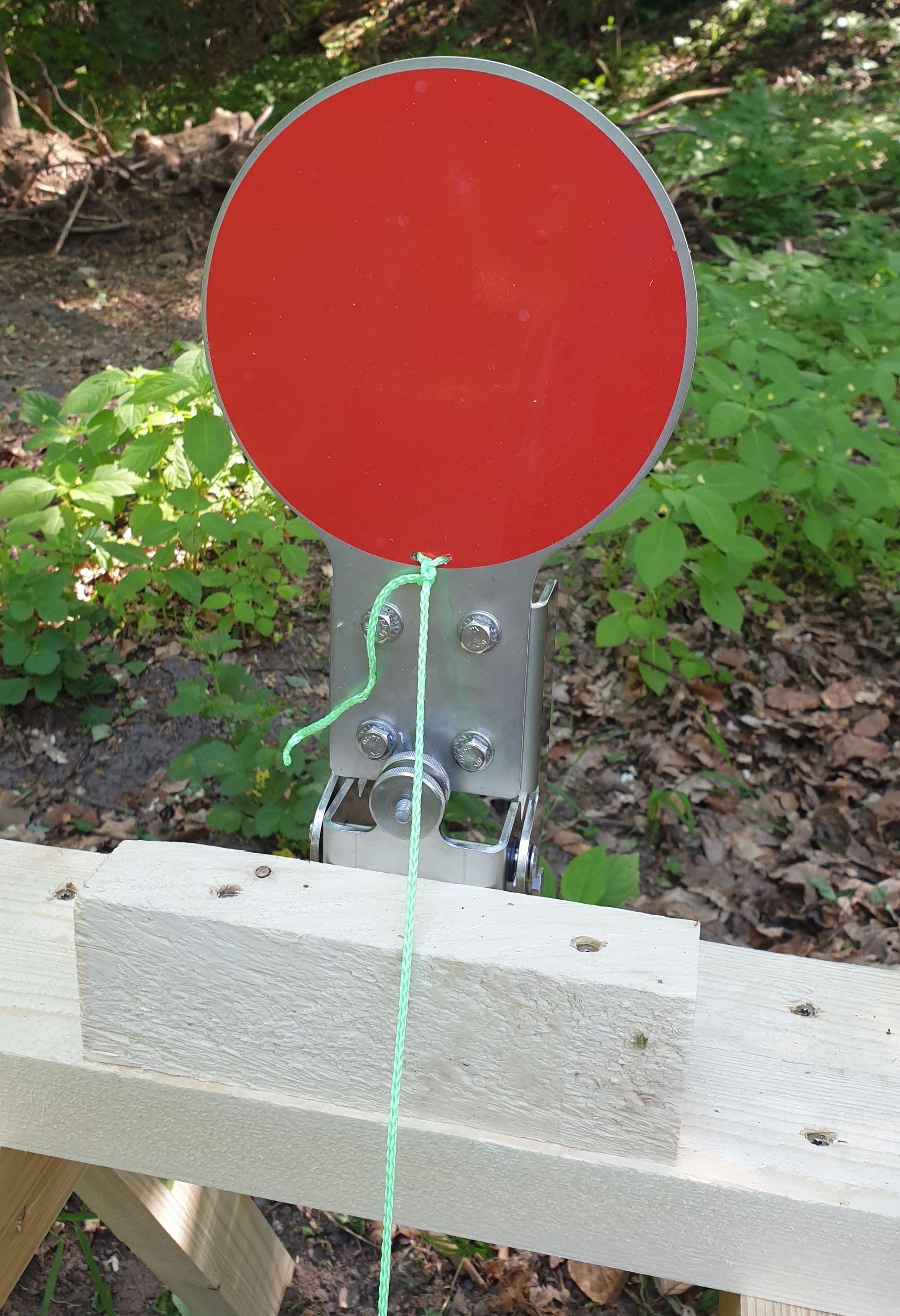

Die SP15 befindet sich bei uns dauerhaft im Parcours, da sie komplett aus rostfreiem Edelstahl hergestellt ist. Die Trefferfläche ist mit einem roten Aufkleber aus Hochleistungsfolie versehen. Dieser kann bei Abnutzung ausgetauscht werden. In der Trefferplatte sind zwei Ø3,5mm Bohrungen, an denen eine Aufstellschnur angebracht werden kann. Somit kann die Scheibe auch aus der Entfernung aufgestellt werden.

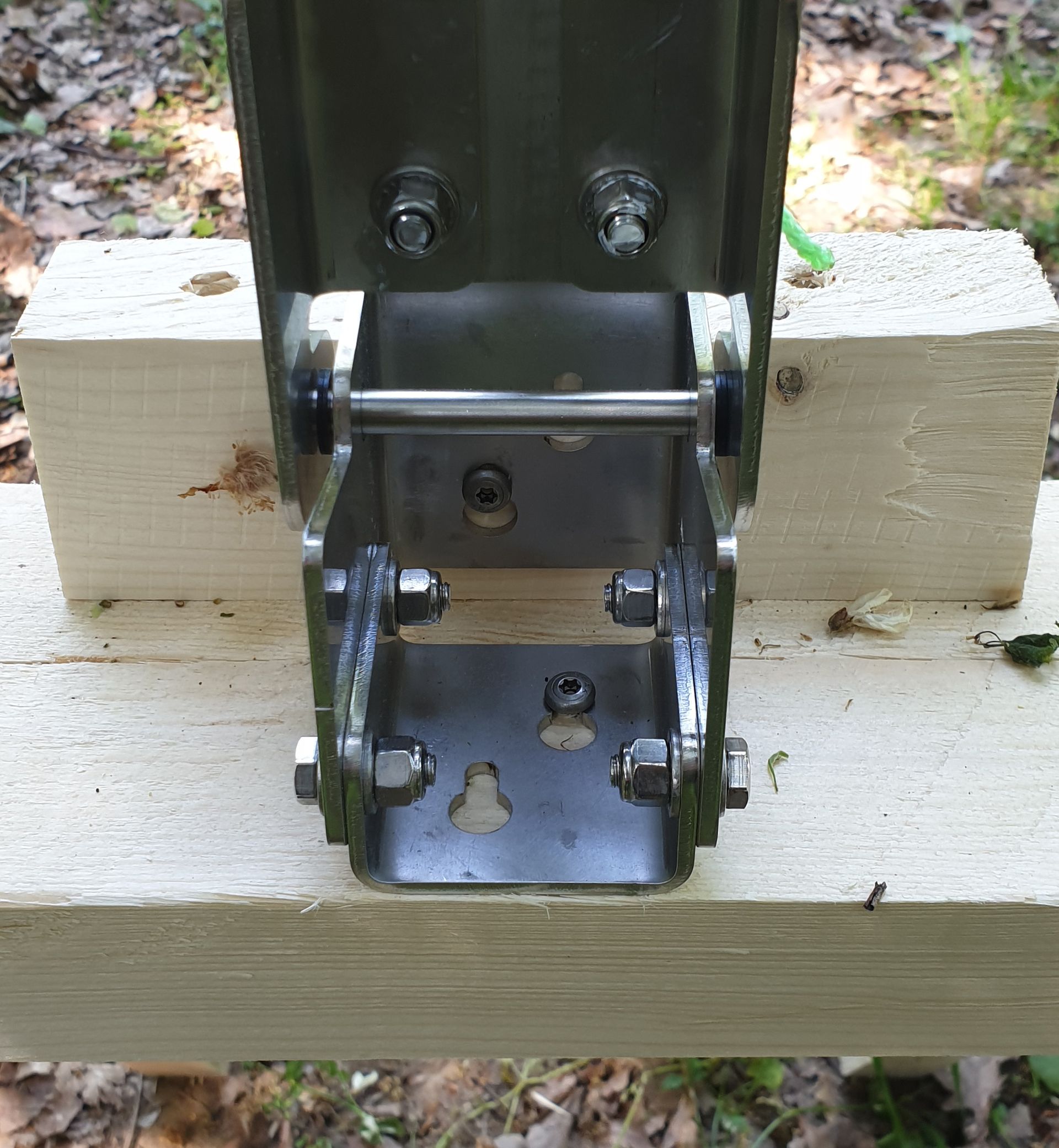

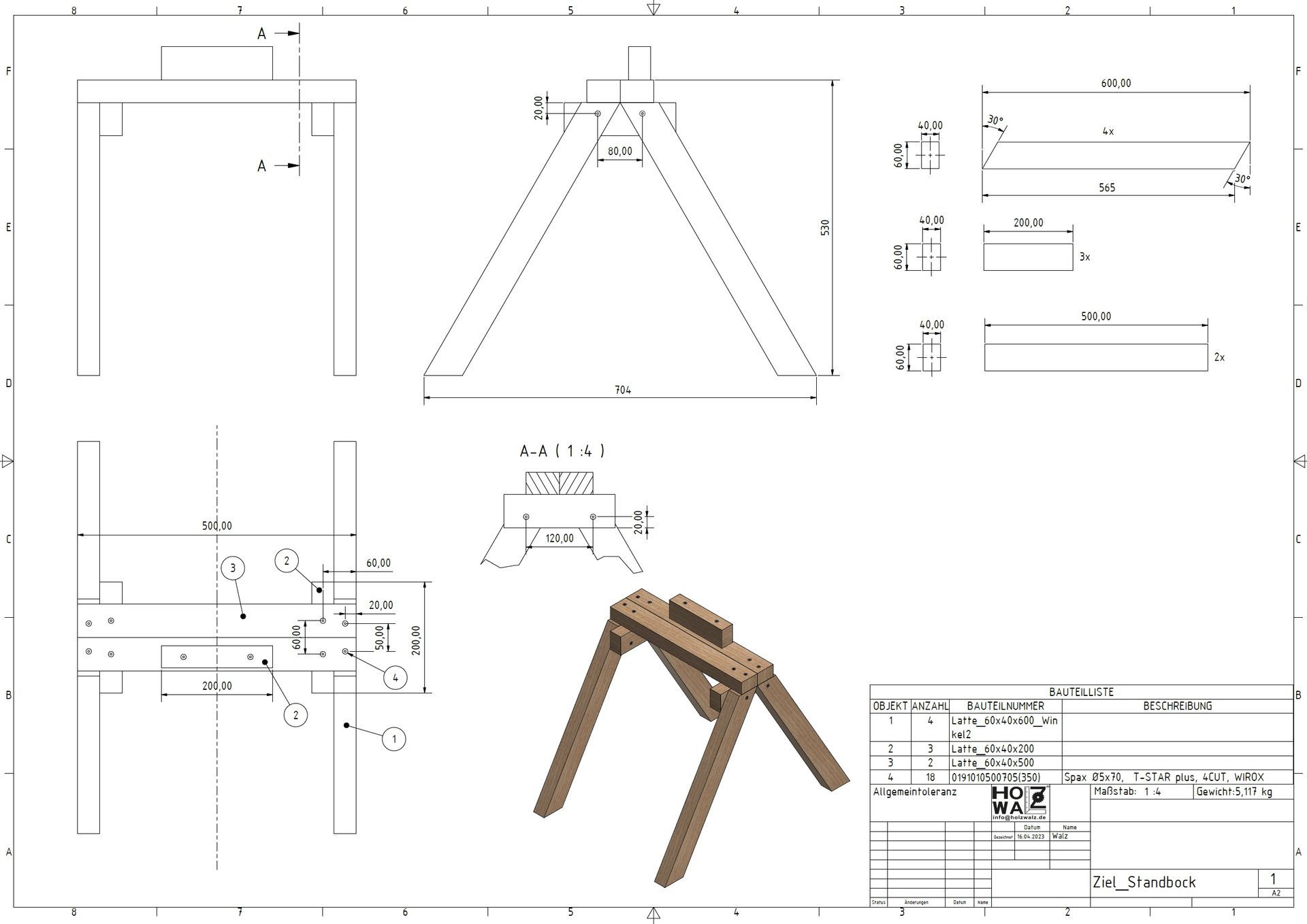

Die Befestigung der SP15 ist flexibel und kann z.B. auf einem Brett oder einem Bock erfolgen. Hier zum kostenlosen Bauplan .

Den SP15 kann man in meinem Shop erwerben.

Vorteile:

für Airsoft/ Luftfdruckwaffen bis 7,5 Joule
Zieldurchmesser Ø150mm
Anstatt Aluminium oder günstigem Baustahl benutzen wir hochwertigen, rostfreien Stahl mit 3mm Materialstärke
Entwickelt und getestet auf unserem eigenen IPSC Action Air Parcours
Zuverlässiger Klappmechanismus durch Gleitlager: kein Verhaken oder Verklemmen
Unempfindlich gegen Wind aufgrund der Stabilität
Sehr geringer Verschleiß der Trefferplatte im Vergleich zu Aluminium durch höhere Festigkeit und durch die robuste Konstruktion
Dauerhaft draußen einsetzbar – kein Verrosten
integrierter Anschlag
Hochleistungsfolie an der Trefferfläche
Bohrungen zum Anbringen einer Aufstellschnur
Werkzeuglose Verstellung des Schwerpunktes mit Rändelmuttern
Vier variable Befestigungslöcher
Sehr lange Haltbarkeit
Es ist keine Lackierung oder Oberflächenbehandlung gegen Korrosion notwendig
Verschiedene Farben für die Trefferfläche durch Austausch des Aufklebers
Hohe Nachhaltigkeit und geringe Wartungskosten
Leichte Reinigung mit Wasser
hergestellt in Deutschland – kein billig China Import
Gewicht ca. 1,5kg
Maße siehe Bild

Sicherheitsempfehlung:
Wir schießen ausschließlich mit Schutzbrille, da Rückpraller nicht ausgeschlossen sind. Die SP15 so ausrichten, dass abprallende Geschosse keine Verletzungen oder Sachschäden verursachen.
Zum Schutz der Umwelt verwenden wir außerdem nur biologisch abbaubare BB's.

Bedienungsanleitung herunterladen

Button
Button
Button
Button
Button
Button
Button
Button
Button
Button
Button
Button

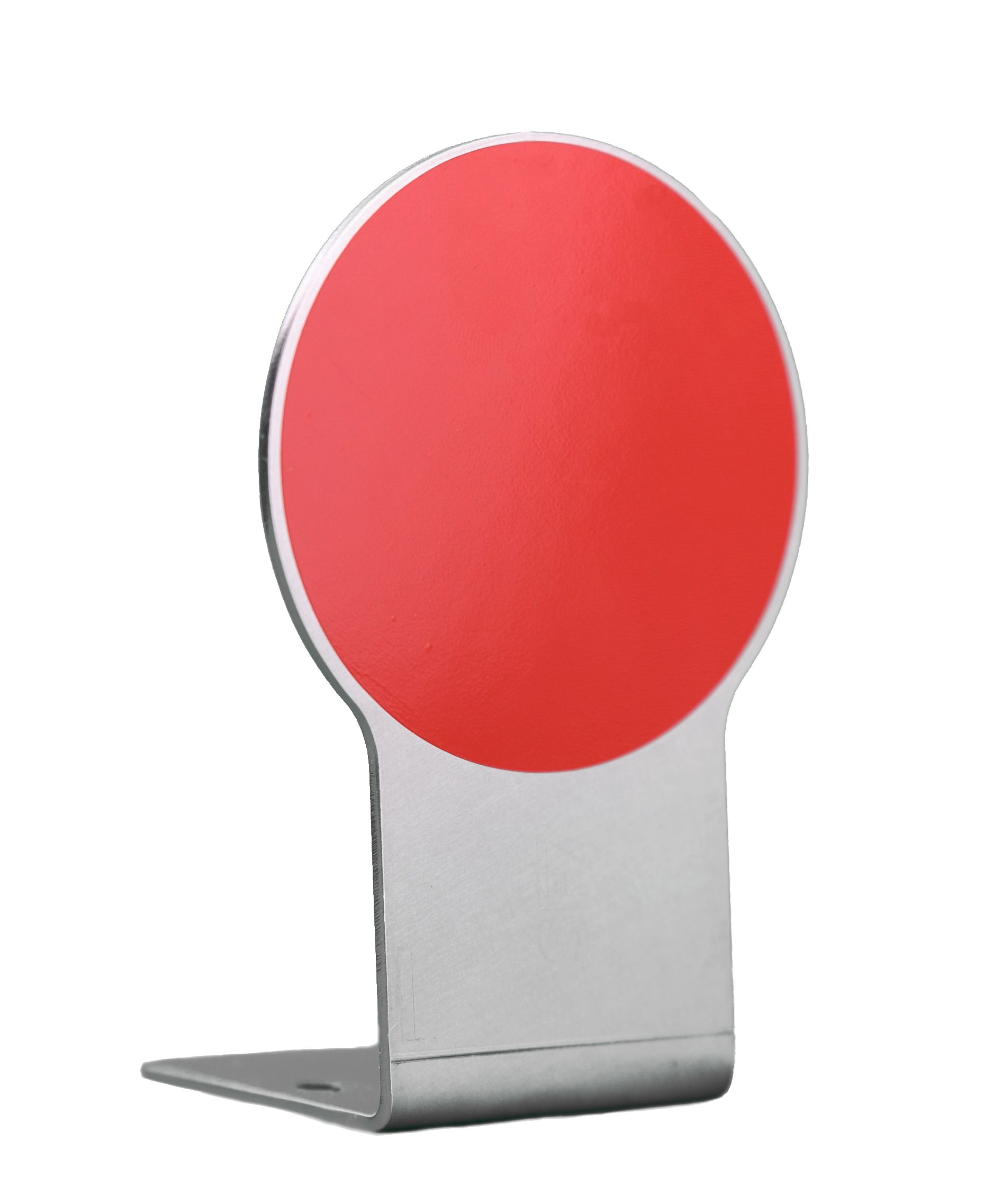

Standziel SF7 aus rostfreiem Stahl

Neben unserer Klappscheibe SP15 benutzen wir in unserem Action Air Parcours auch das universelle Standziel „Stainless Fall 7“ (SF7). Die SF7 ist ebenso aus Edelstahl (2mm) und somit absolut rostfrei. Die Trefferfläche beträgt im Durchmesser 7cm. Durch die spezielle Konstruktion kann sie entweder hingestellt oder aufgehängt werden. Auch eine Verschraubung als statisches Ziel ist möglich, durch die Bohrungen in der Standfläche.

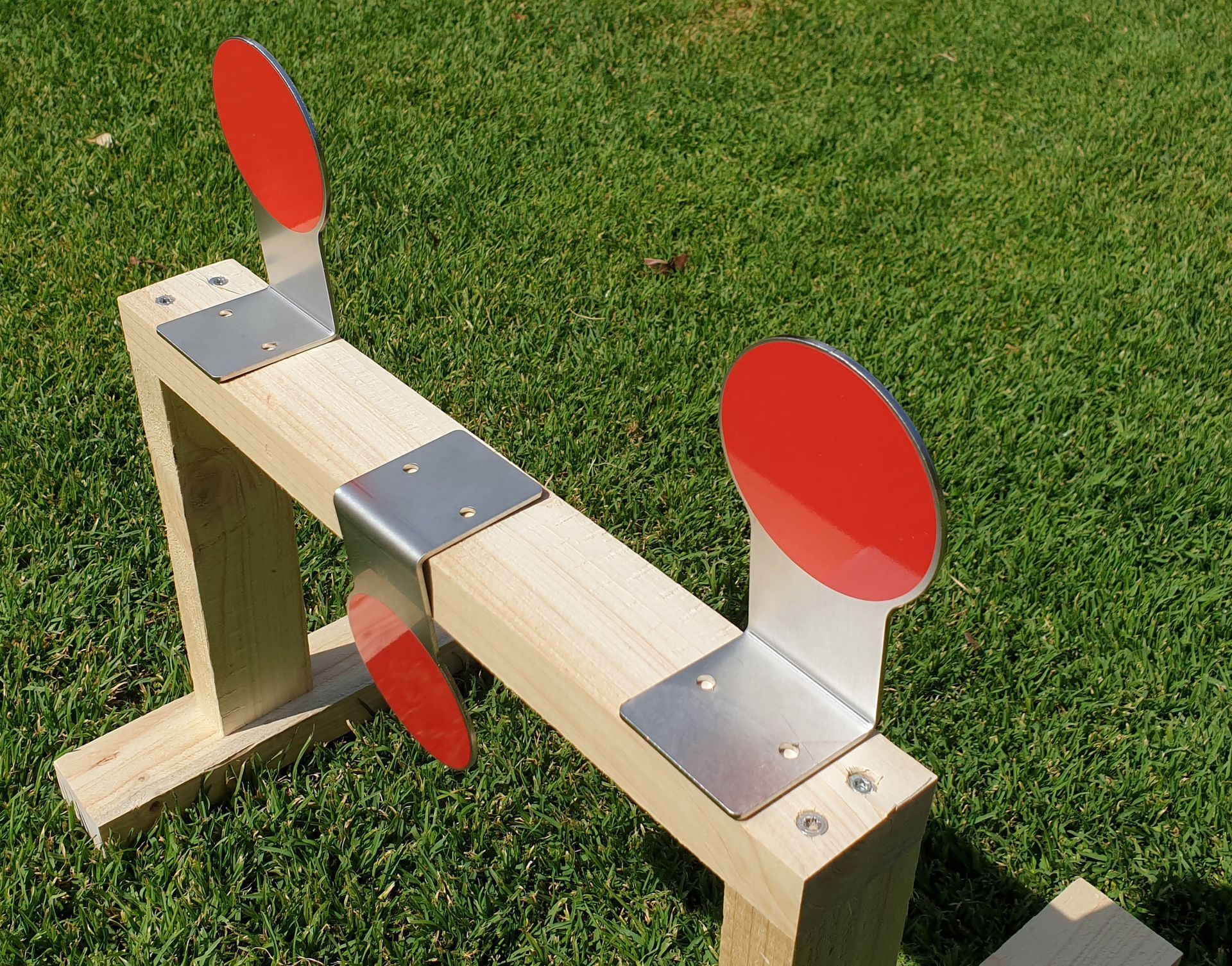

Wir benutzen sie an einem Mehrfachziel im Parcours. Sie fallen nach einem Treffer herunter. Durch die lauten Geräusche bei einem Treffer hat man zudem eine akustische Rückmeldung.

Die SF7 befindet sich bei uns dauerhaft im Parcours, da sie komplett aus rostfreiem Edelstahl hergestellt ist. Die Trefferfläche ist mit einem roten Aufkleber aus Hochleistungsfolie versehen. Dieser kann bei Abnutzung ausgetauscht werden.

Den SF7 kann man in meinem

Shop erwerben.

Vorteile:

für Airsoft/ Luftfdruckwaffen bis 7,5 Joule
Ø70mm Trefferfläche
Anstatt Aluminium oder günstigem Baustahl benutzen wir hochwertigen, rostfreien Stahl mit 2mm Materialstärke
Entwickelt und getestet auf unserem eigenen IPSC Action Air Parcours
Sehr geringer Verschleiß der Trefferplatte im Vergleich zu Aluminium durch höhere Festigkeit und durch die robuste Konstruktion
Unempfindlich gegen Wind aufgrund der Stabilität
Dauerhaft draußen einsetzbar – kein Verrosten
Sehr lange Haltbarkeit
Es ist keine Lackierung oder Oberflächenbehandlung gegen Korrosion notwendig
Verschiedene Farben für die Trefferfläche durch Austausch des Aufklebers
Höhere Nachhaltigkeit und geringe Wartungskosten
Leichte Reinigung mit Wasser
hergestellt in Deutschland – kein billig China Import
Zwei variable Befestigungslöcher
Hochleistungsfolie an der Trefferfläche beidseitig
Gewicht 120g

Sicherheitsempfehlung:

Wir schießen ausschließlich mit Schutzbrille, da Rückpraller nicht ausgeschlossen sind. Die SF7 so ausrichten, dass abprallende Geschosse keine Verletzungen oder Sachschäden verursachen.
Zum Schutz der Umwelt verwenden wir außerdem nur biologisch abbaubare BB's.
