CNC- gefräster Winkelspanner aus 30mm Multiplex

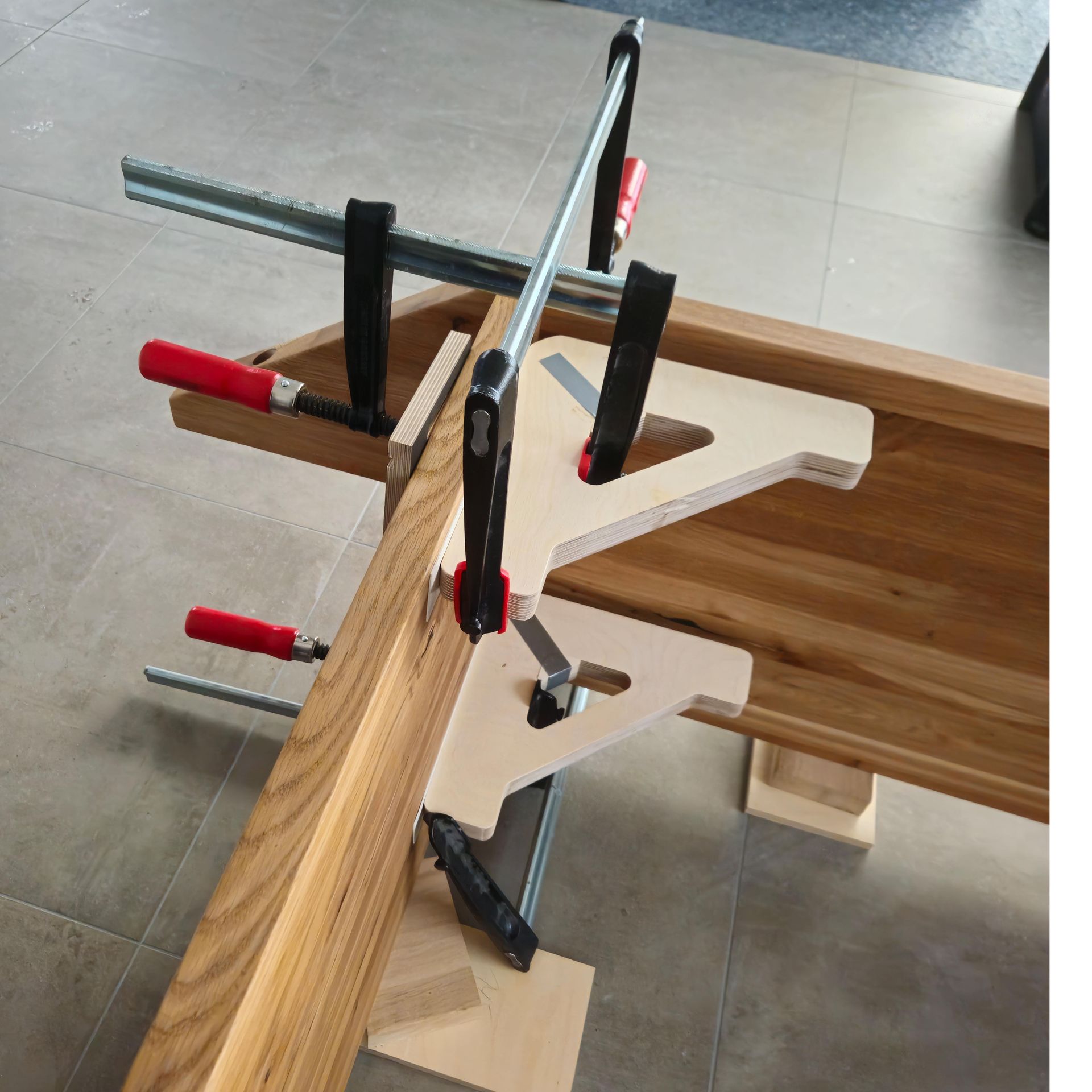

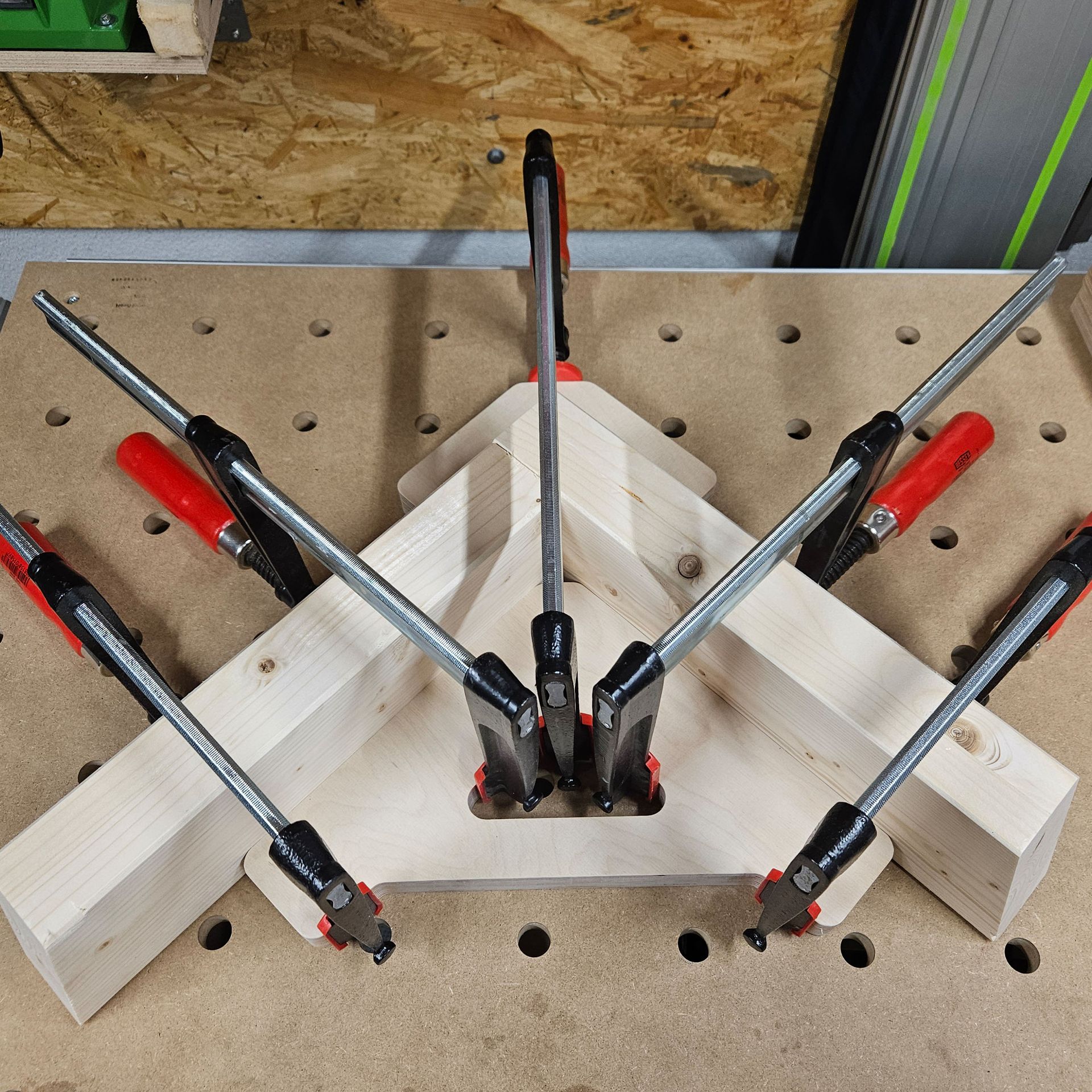

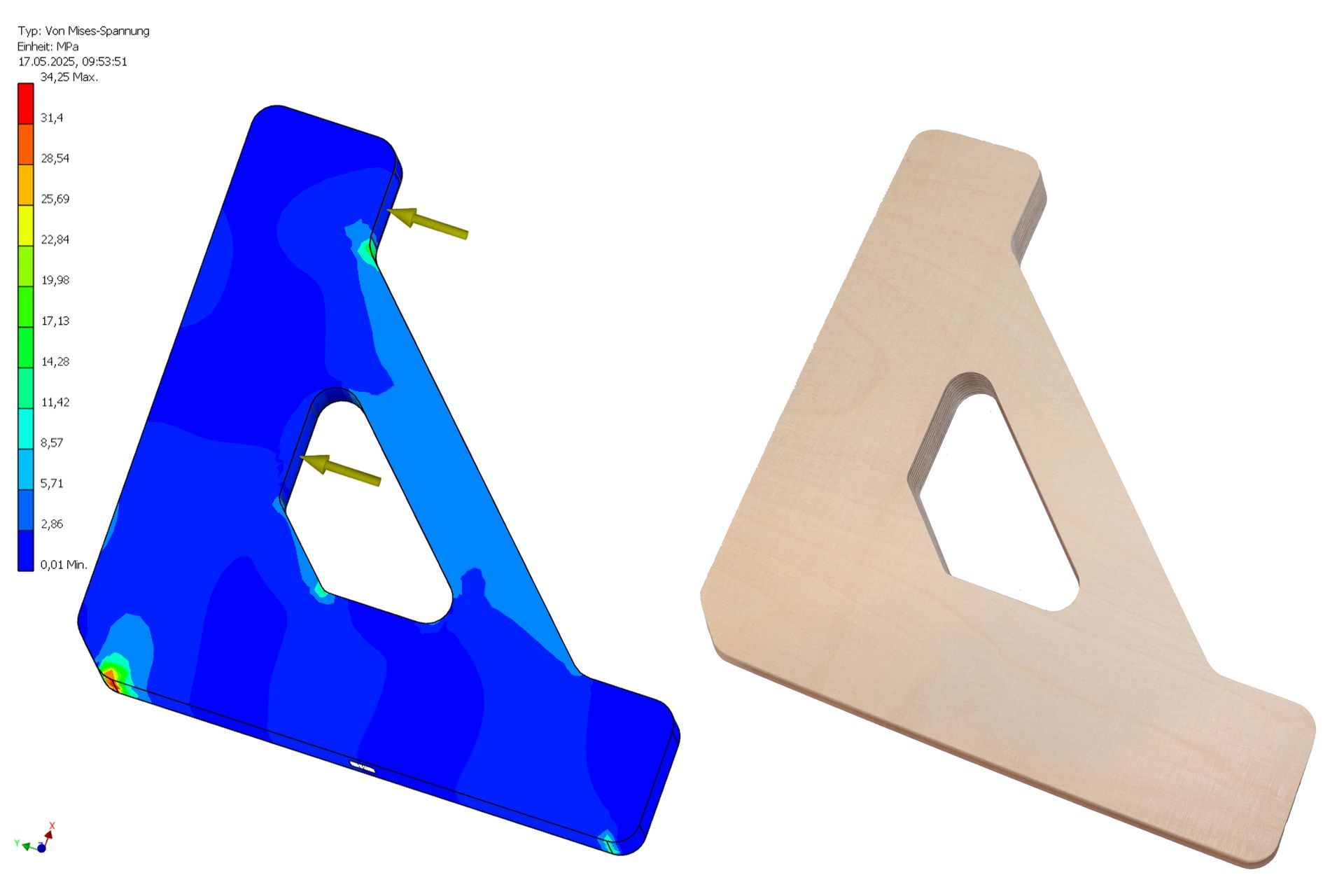

Für mein Projekt Sitzbrett musste ich die Eckverbindungen des Korpus verleimen. In Ermangelung an 2,50m langen Schraubzwingen habe ich deswegen diesen Winkelspanner entwickelt. Dieser wird mit handelsüblichen Schraubzwingen normaler Länge benutzt. Der Winkelspanner ist äußerst stabil. Der große Winkel wurde mit einer Belastung von 800Kg auf Biegung berechnet. Die Schraubzwingen können an verschiedenen Positionen angebracht werden wie auf den Bildern zu sehen ist. Die Einsatzmöglichkeiten sind somit vielfältig und weil keine Begrenzung hinsichtlich Werkstückdicke vorhanden ist.


Highlights:

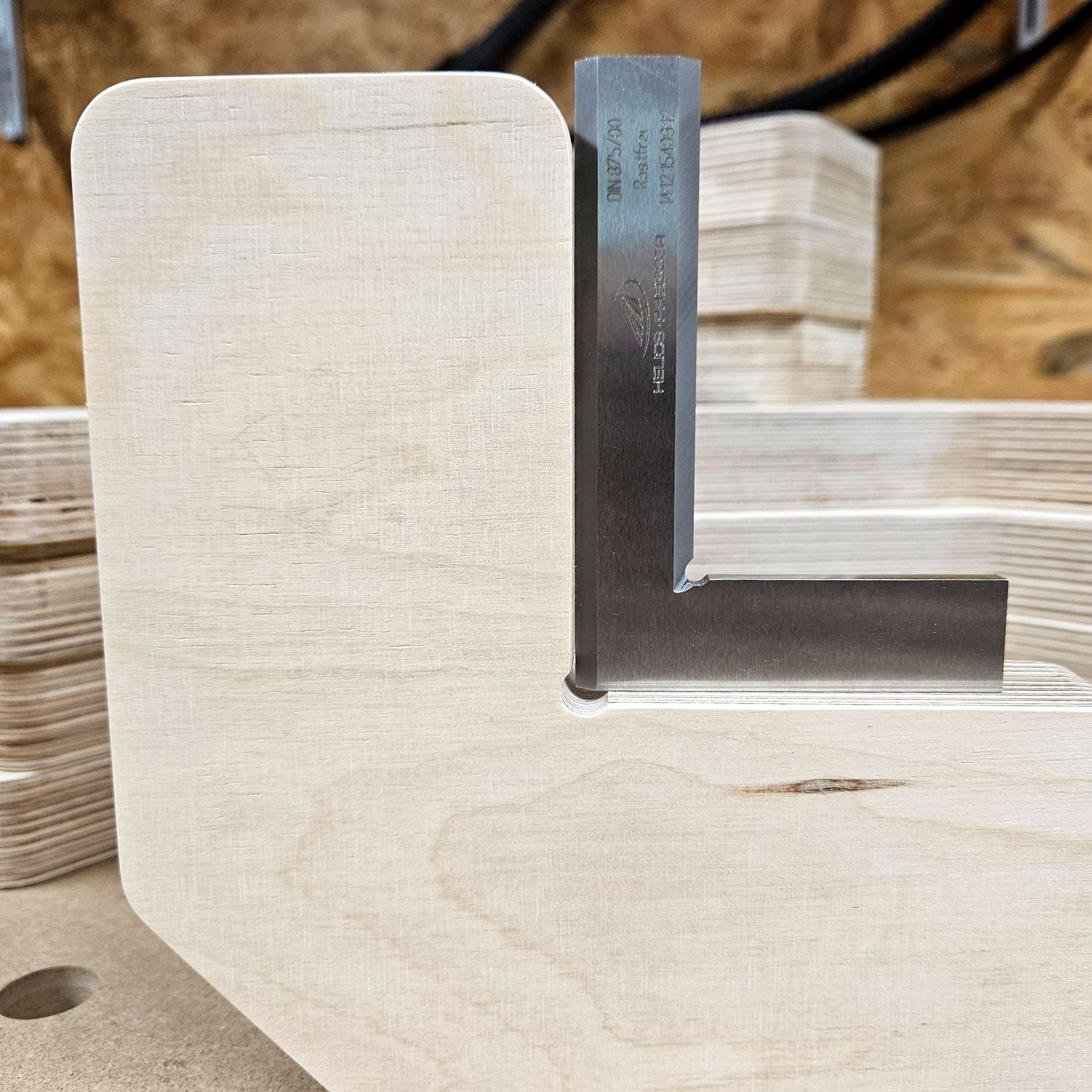

  • CNC gefräst: Genauigkeit der Winkel beträgt 90° +/- 0,05°
  • äußerst stabil und robust durch 30mm Multiplex (Birke)
  • keine Begrenzung in Werkstückdicke
  • vielfältige Einsatzmöglichkeiten
  • aus eigener Herstellung


Erhältlich im Shop.

Rollvorrichtung mit Unterbau für Festool MFT/3



Aufgrund geringer Platzverhältnisse in meiner Werkstatt muss ich meinen Festool MFT/3 öfter hin und herbewegen oder um 180 Grad drehen. Mit angebauter Verlängerung MFT/3 VL ist ein Schieben dann kaum noch möglich.

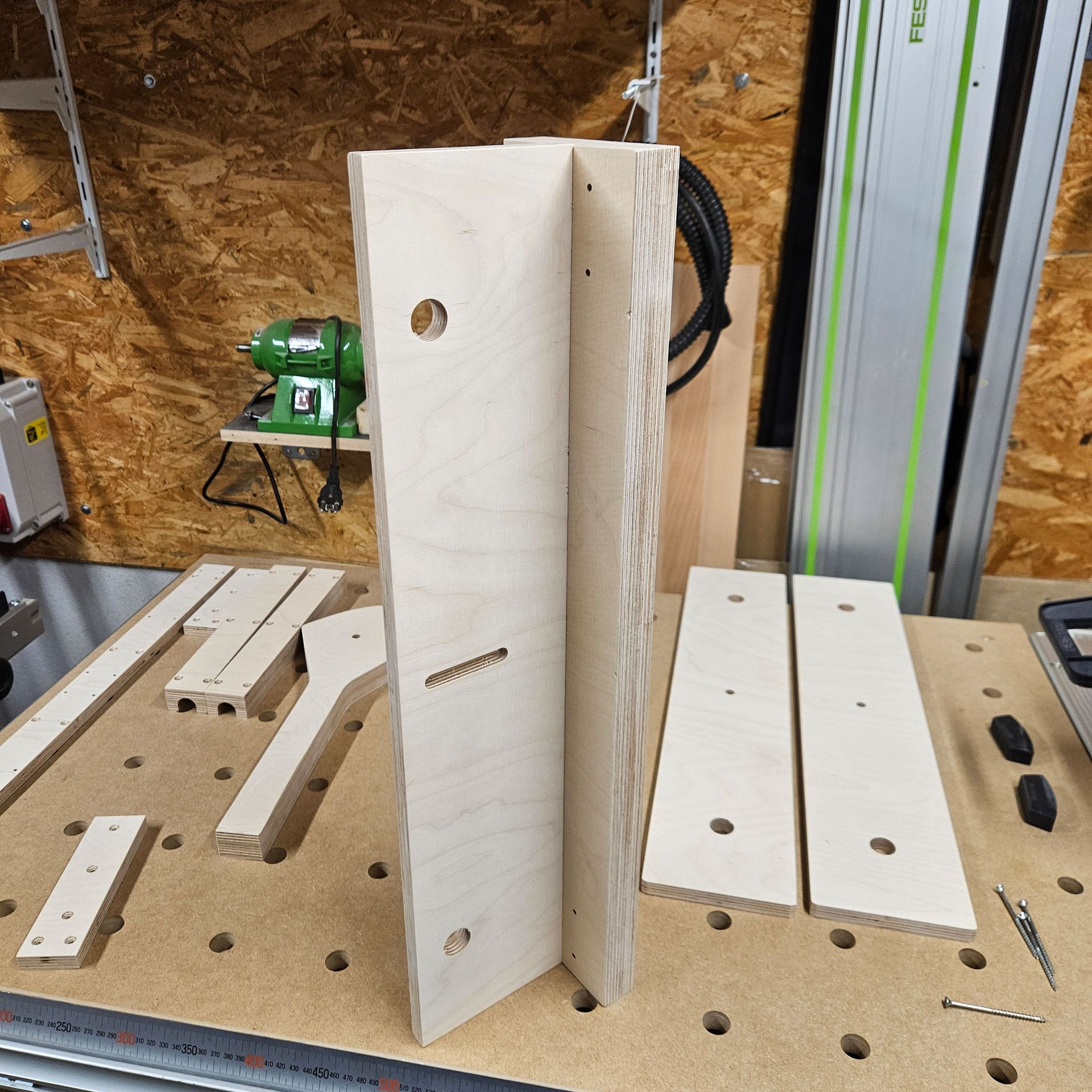

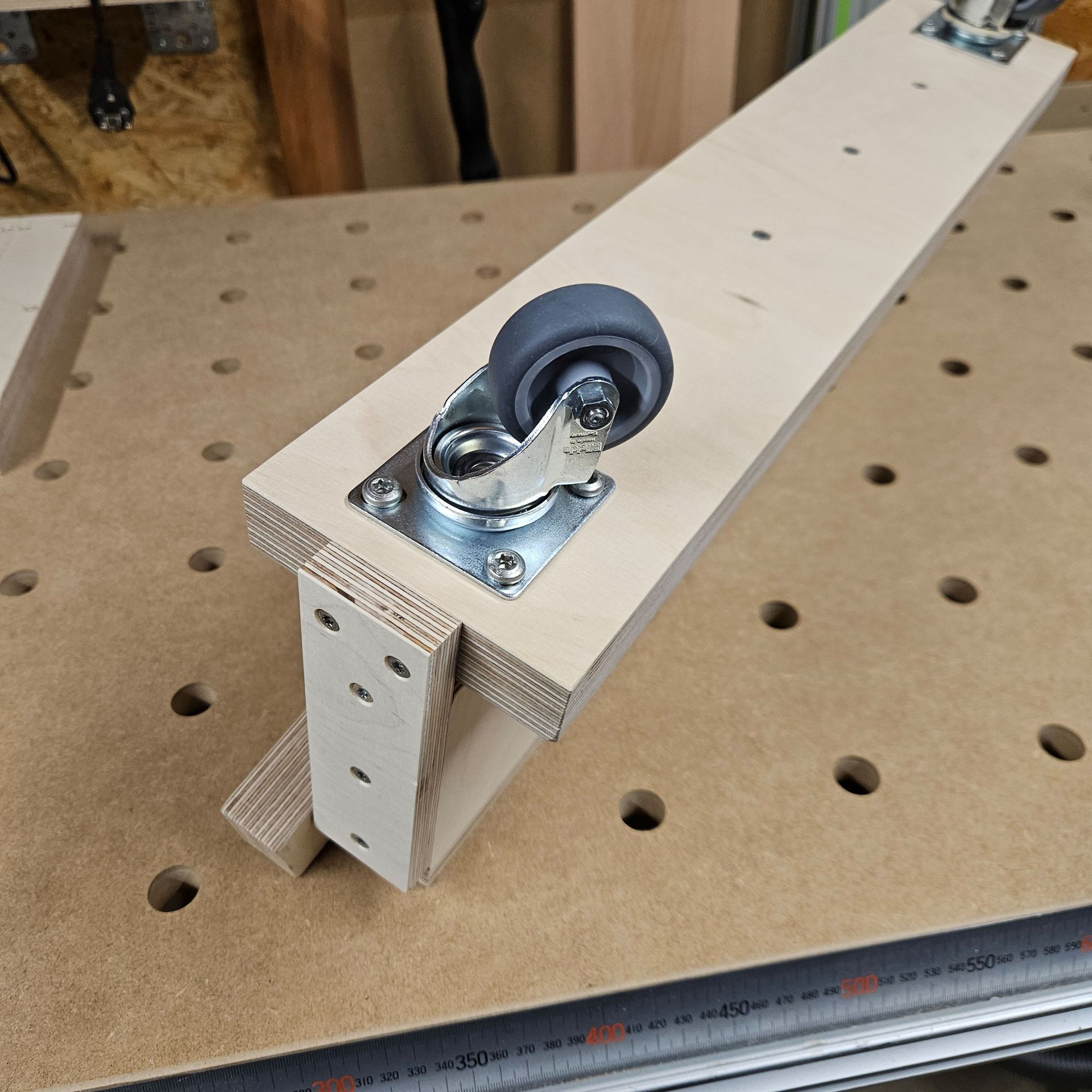

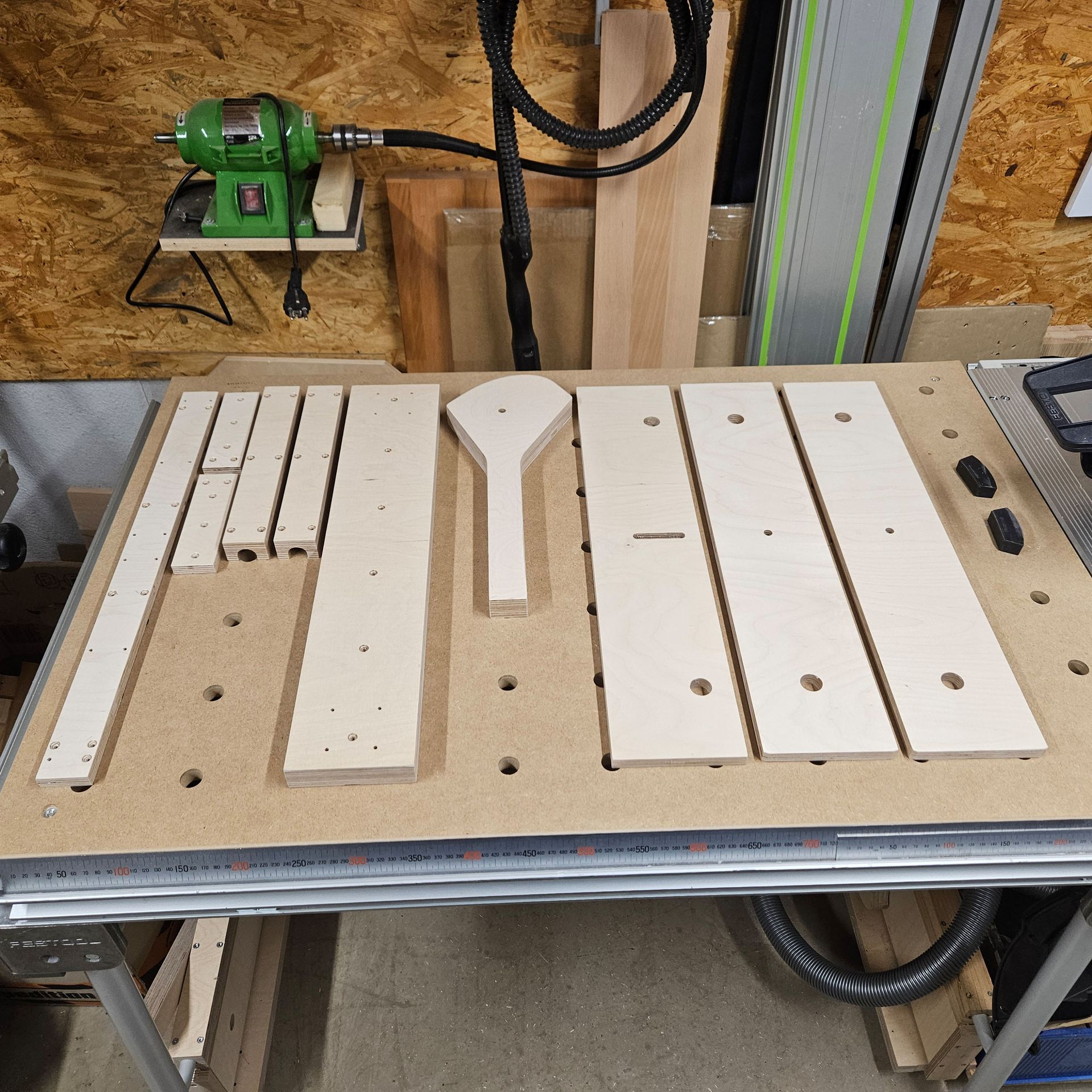

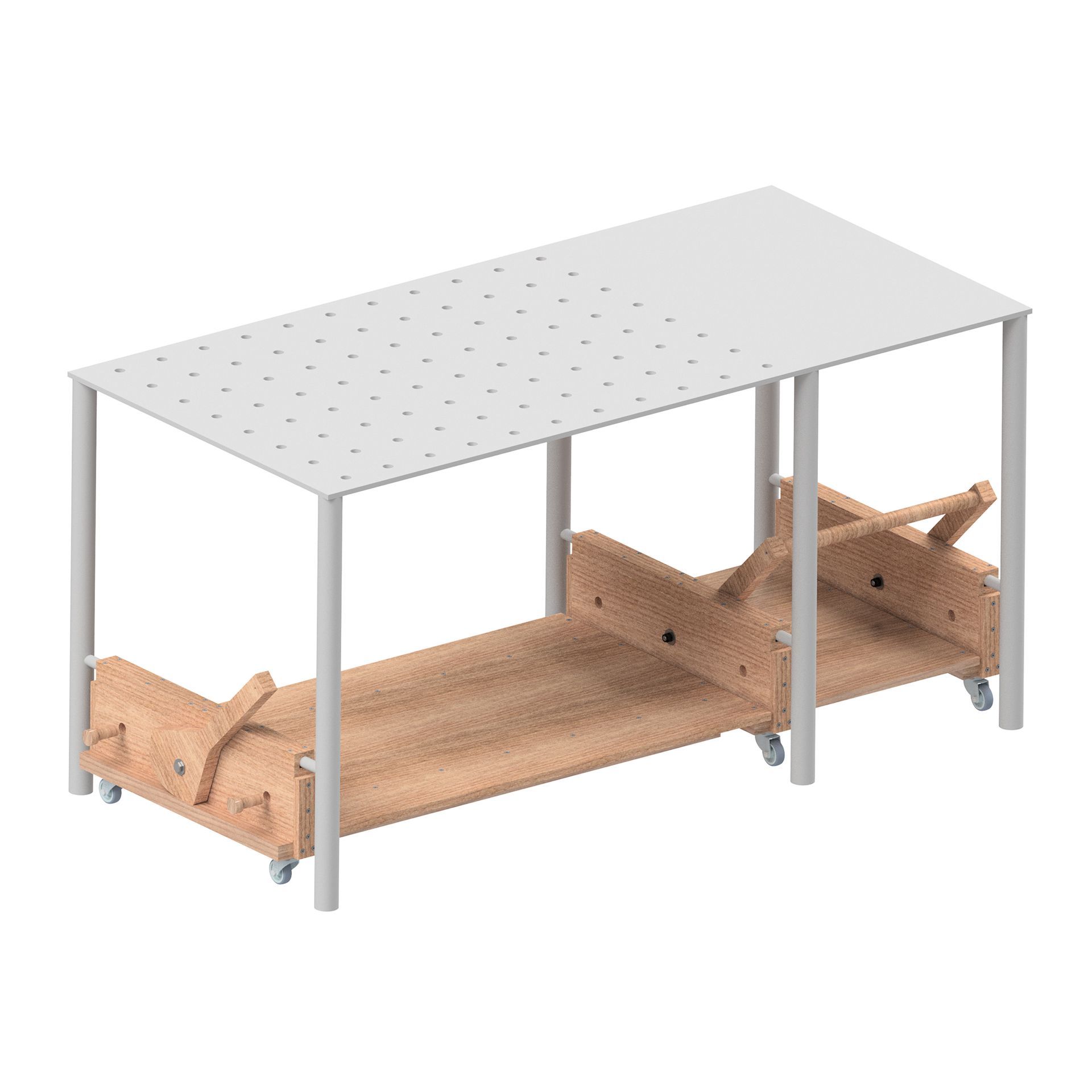

Inspiriert von Videos aus dem Internet habe ich eine Rollvorrichtung mit Unterbau konstruiert. Nach dem Anheben (ca. 25mm) des Tisches durch Betätigen der Hebel ermöglichen die verbauten Lenkrollen ein einfaches Bewegen. Der Unterbau bietet viel zusätzlichen Stauraum und erhöht zudem die Steifigkeit des gesamten Tischs. Die Rollvorrichtung mit dem Unterbau ist nach dem Absenken des Tischs entkoppelt, d.h. der MFT/3 steht wieder auf seinen Füßen. Die Hebebaugruppe ist universal und kann sowohl für die Version mit Tischverlängerung als auch ohne benutzt werden.


Für alle Interessierten verkaufe ich die kompletten Baupläne inkl. aller Einzelteilzeichnungen, Baugruppenzeichnungen mit Stücklisten sowie 3D-Modell im Step-Format in meinem Online-Shop. Die Pläne können dann gerne zum Nachbau oder als Vorlage für eigene Ideen verwendet werden (z.B. um noch ein Regal im Unterbau zu installieren). Die Materialkosten für die hier gezeigte Version mit Tischverlängerung sind ca. 200€.


Highlights:

  • Rollvorrichtung mit Unterbau Festool MFT/3
  • auch für Tische mit Tischverlängerung
  • für enge Platzverhältnisse
  • erhöht die Stabilität des Multifunktionstisches
  • mehr Stauraum
  • hergestellt aus 15mm und 30mm Multiplex
  • 6x Lenkrollen bei Version mit Tischverlängerung, 4x Lenkrolle bei Version ohne Tischverlängerung
