Bauplan Eigenbau CNC-Portalfräse

CNC-Maschine selbst bauen – mit erprobten Plänen und Insiderwissen

Im Internet finden sich unzählige Bauanleitungen für

CNC-Maschinen – auch mich haben sie inspiriert. Aus meiner Erfahrung mit einer selbstgebauten CNC-Portalfräse, die ich über mehrere Jahre perfektioniert habe, möchte ich mein Wissen, meine Tipps und meine Erfahrung in der Konstruktion und Auslegung an alle Interessierten weitergeben.

Es handelt sich um eine CNC-Maschine mit drei angetriebenen Achsen (X-, Y- und Z-Achse). Die Maschine eignet sich nicht nur als CNC-Fräse, sondern auch perfekt als Basis für einen 3D-Drucker oder eine Lasermaschine.

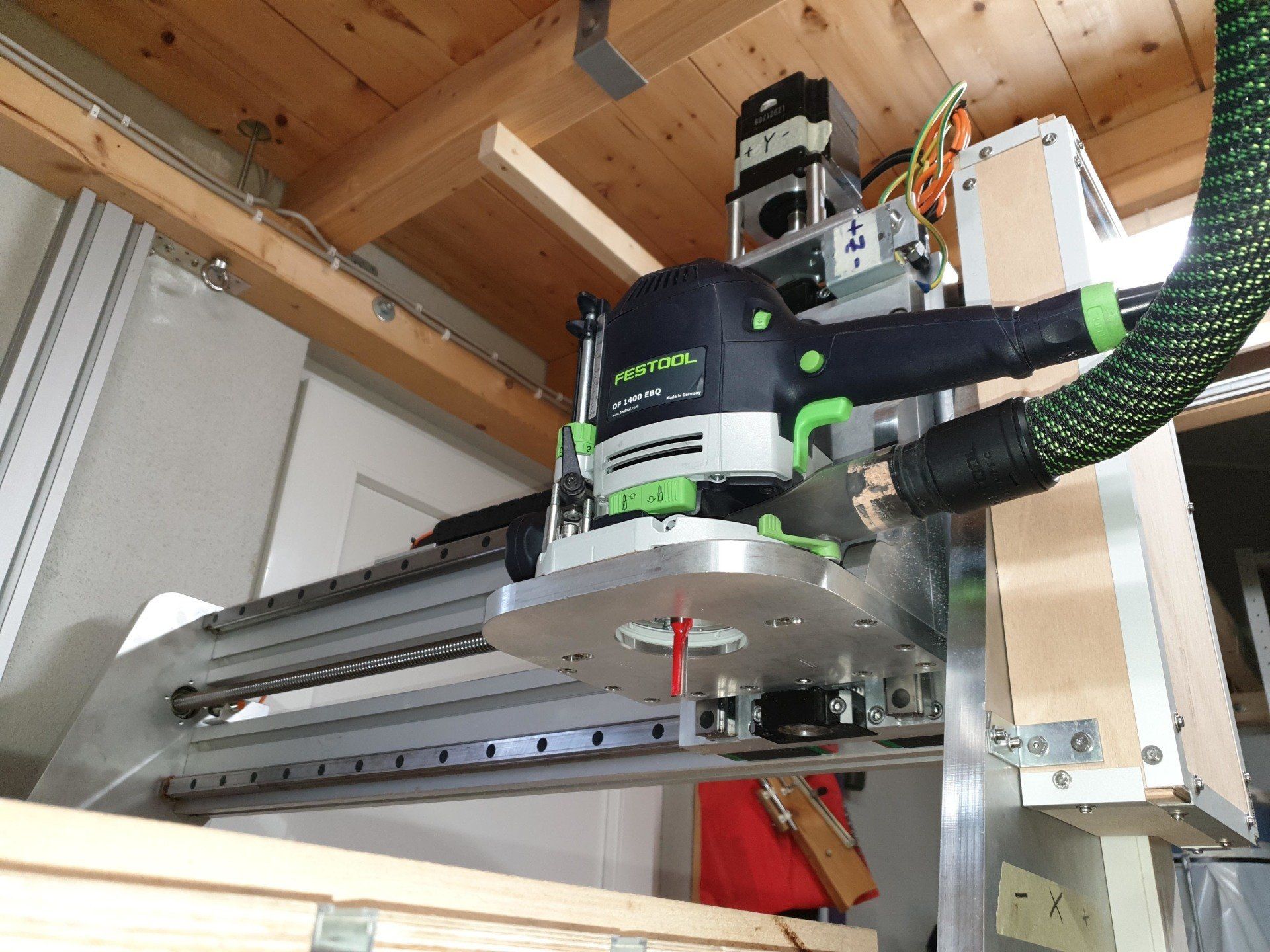

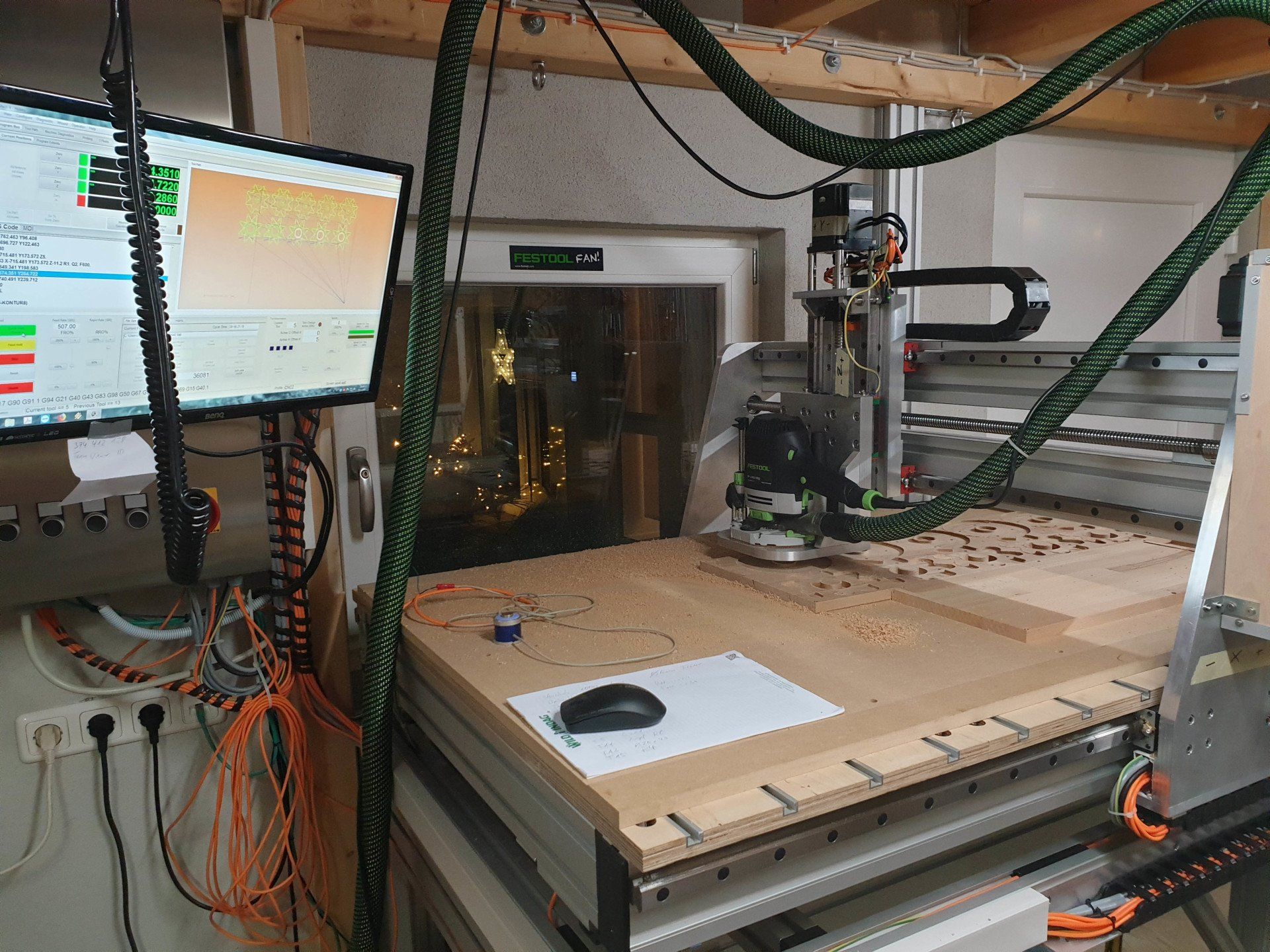

Ob Fräskopf, 3D-Druckkopf oder Laser – dank des stabilen Grundgestells sind Sie völlig frei in der Wahl der Technik. Ich benutze bei mir eine Oberfräse (was erstaunlich gut funktioniert), es kann aber auch eine konventionelle Frässpindel eingebaut werden.

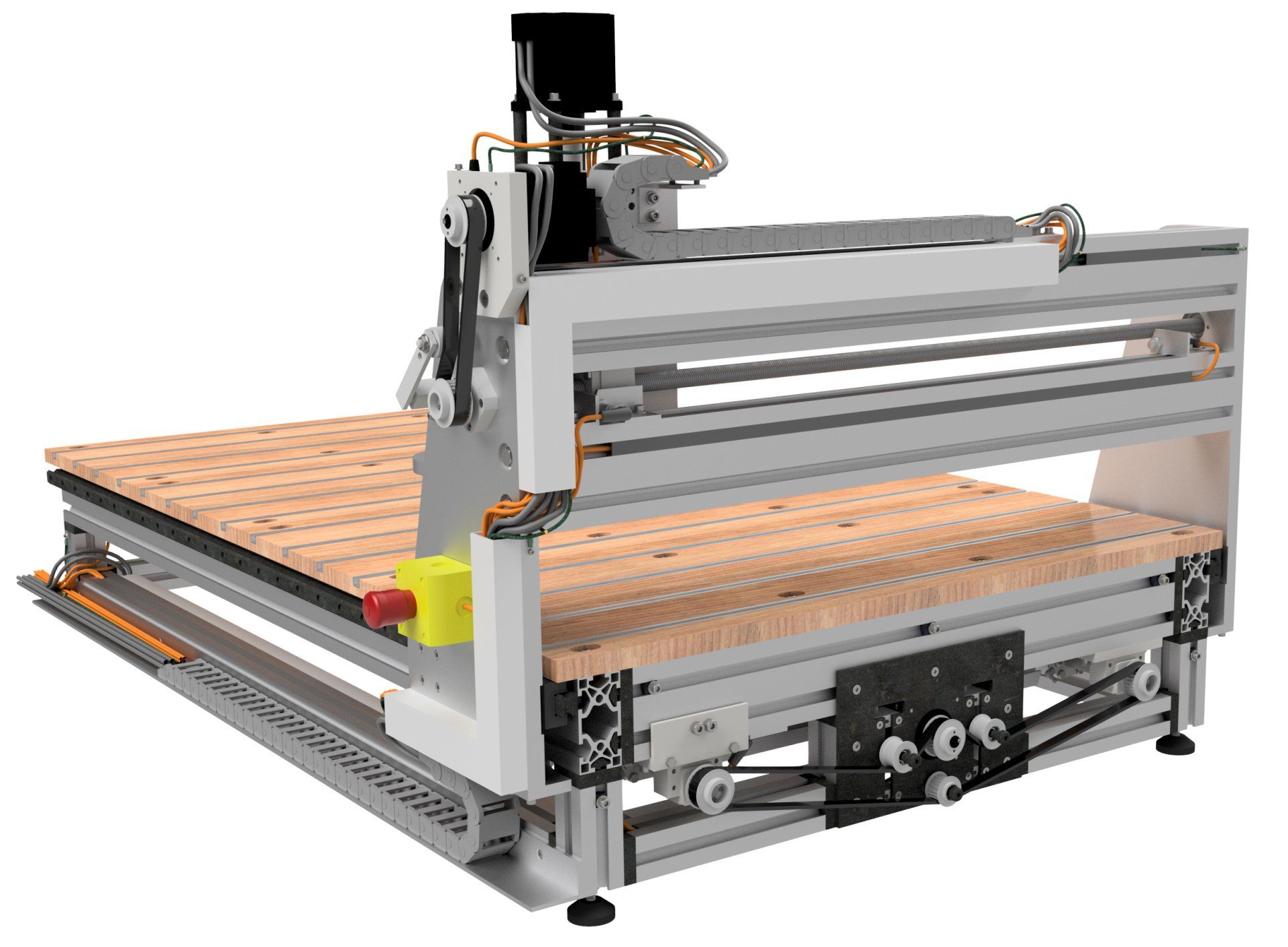

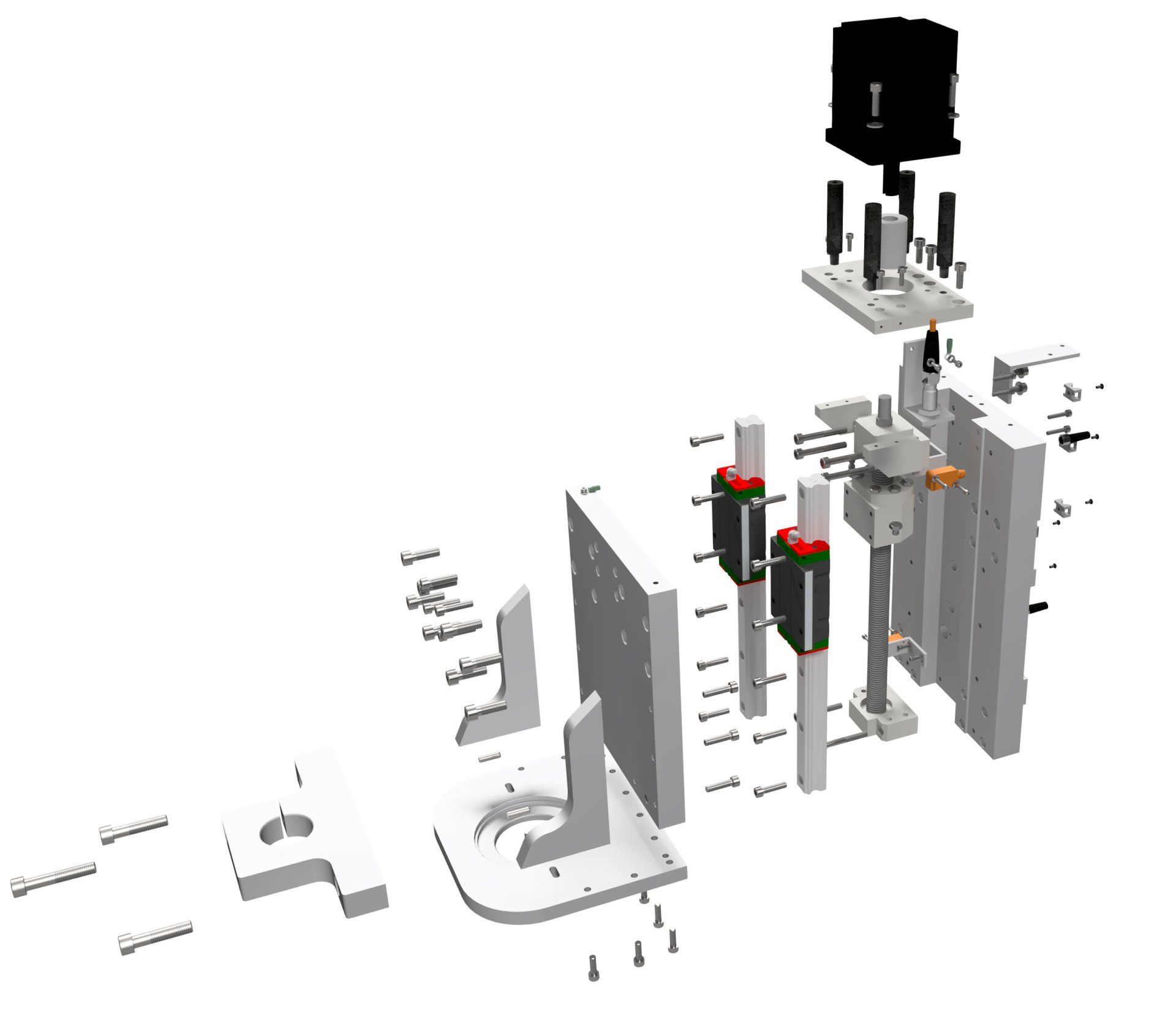

In tausenden Stunden Arbeit habe ich ein hochdetailliertes

3D-Modell der CNC-Portalfräse erstellt – inklusive aller Fertigungszeichnungen, Stücklisten und einer umfassenden Dokumentation.

---zum Bauplan im Shop---

Diese Unterlagen bieten einen praxisnahen Einblick in die Welt des CNC-Selbstbaus, erklären alle wichtigen Details der mechanischen und elektrischen Konstruktion, geben wertvolle Hinweise zu Sicherheitsaspekten und zeigen mögliche Erweiterungsmöglichkeiten auf.

Ob als Grundlage für euer eigenes Projekt, zum Anpassen und Weiterentwickeln – oder um meine Maschine 1:1 nachzubauen:
Mit dieser Dokumentation spart ihr Zeit, vermeidet teure Fehler und kommt schneller zu einer funktionsfähigen CNC-Maschine – und auf Wunsch sogar zu einem 3D-Drucker oder einer Lasermaschine.

Falls Sie weitere Informationen zum Aufbau der Zeichnungen oder Umgang mit dem 3D- Modell benötigen, finden Sie hier eine Zusammenstellung der wichtigsten Fragen: zu den FAQ

Technische Daten:

Länge: 1770mm Breite: 1160mm Höhe: 915mm
Gewicht Fräse: ca. 180kg
Gewicht Schaltschrank: ca. 20kg
Verfahrweg: X: 1340mm Y: 760mm Z: 139mm
Verfahrgeschwindigkeit: 2000mm/min
Genauigkeit: zwischen 0,05mm und 0,1mm
Grundgestell: Aluminiumprofil Robotunits
Restliche Teile: vorrangig Aluminium AlMg4 und Stahl
Kugelumlaufspindeln: Ø20mm Steigung 5mm
Profilschienenführung: Größe 25 HiWin und Rollon
Referenzschalter: IFM Initiatoren
Endanschlagschalter: IFM Initiatoren
Motoren: Closed Loop System von Leadshine
Steuerung: CSMIO IP/S und CSMIO MPG mit Handrad
Steuerungssoftware: Mach4 auf Windows7 PC

Update: Mittlerweile nutze ich nicht mehr Mach4 als Steuerungssoftware, sondern simCNC von der Firma CSLabs auf einem Windows10 PC. Dies muss aber noch in der Dokumentation upgedatet werden!

Bei Interesse verkaufe ich das komplette Datenpaket. Sie können es in meinem Shop erwerben.
